embrayage biturbo 2l et 2.5l première série

[masera'Tib]

hello à tous

ton embrayage zf 240mm

a 14 dent diamètre 25.02mm
et 22.5mm

la longueur des cannelures c est 23.5mm

j ai commencé le mien ce weekend
ben je rectifie :

je vais devoir faire ce démontage dans les mois à venir et pour l instant la tâche me parressai
.... costaud la ca me semble moins hard

c est hard c est super hard , le weekend a me batailler
je suis bloqué sur ces pu.... de vis de me....e

cette aprem 2 heures pour enlever 3 vis sur 6

1 la tête est déformé, je
et
2 ne bougent pas d un yoga



les 3 autres ca a été super raide....

week prochain dremell et scie à métaux
je croise les doigts pour que ça marche

[damien78]

Alors, après pas mal de temps je vous redonne de mes nouvelles !
J'ai remplacé mon embrayage d'origine 215mm de diamètre par un 240mm d'Opel zafira 2,2l dti avec une entretoises découpée au laser pour la différence de hauteur du mécanisme.
Je mettrai les photos, références et fichiers pour les découpes dès que possible....
Après une bonne centaine de kilomètres effectué tout semble parfait, plus de glissement en accélération et ça pour moi c'est énorme !
Et pour mon porte-monnaie.... la butté c'est la même que celle d'origine (60€), le kit embrayage (140€), la fabrication de l'entretoise (50€), le surfaçage avec équilibrage du mécanisme et fabrication de points de centrage (280€), on en est à 530€ pour le premier embrayage et après seulement 140€, donc si dans le temps cela reste efficace.... bah des pièces disponibles facilement et pas cher....

[Konimino2]

Excellent, bravo on attend tes données.

[damien78]

Références de l'embrayage : sachs 3000 951 133 ou valeo 826661 ( opel zafira A ph2 2.2l dti ) couple du véhicule 28.6mkg avec un coef de 1.5 chez valeo et sachs, donc maxi 42.9.... pour une biturbo carbu à 30.3 c'est bon.
Surfaçage et repositionnement des pions de centrage plus haut (15mm de dépassement au lieu des 8mm d'origine). J'ai amené le mécanisme chez le rectifieur (Hervé Méca à Laval) pour qu'il positionne les nouveaux taraudage du mécanisme et quand l'entretoise a été réalisé il a équilibré le tout.
Epaisseur de l'entretoise 9mm.



J'ai le modèle en dxf (pour la découpe) je peut le fournir ... je ne sais pas comment le mettre sur le forum...


voilà....
A+
Damien

[damien78]

Après pas loin de 500kms, pas de problème particulier sur le fonctionnement de l'embrayage, je me suis bien fais chier pour le trouver et l'adapter, mais même si il teint mettons 30000kms, au lieu des 60000kms normal, au remplacement je me poserai pas la question du ou je vais en trouver, c'est encore dispo? non je prendrais mon embrayage de zafira à 130 balles.... bien disponible encore 15 ans et après on verra....

[Konimino2]

Et c est toujours bon?

[damien78]

Oui sa marche nickel ! Je dois être 2500km de fait et pas de problème !

[Konimino2]

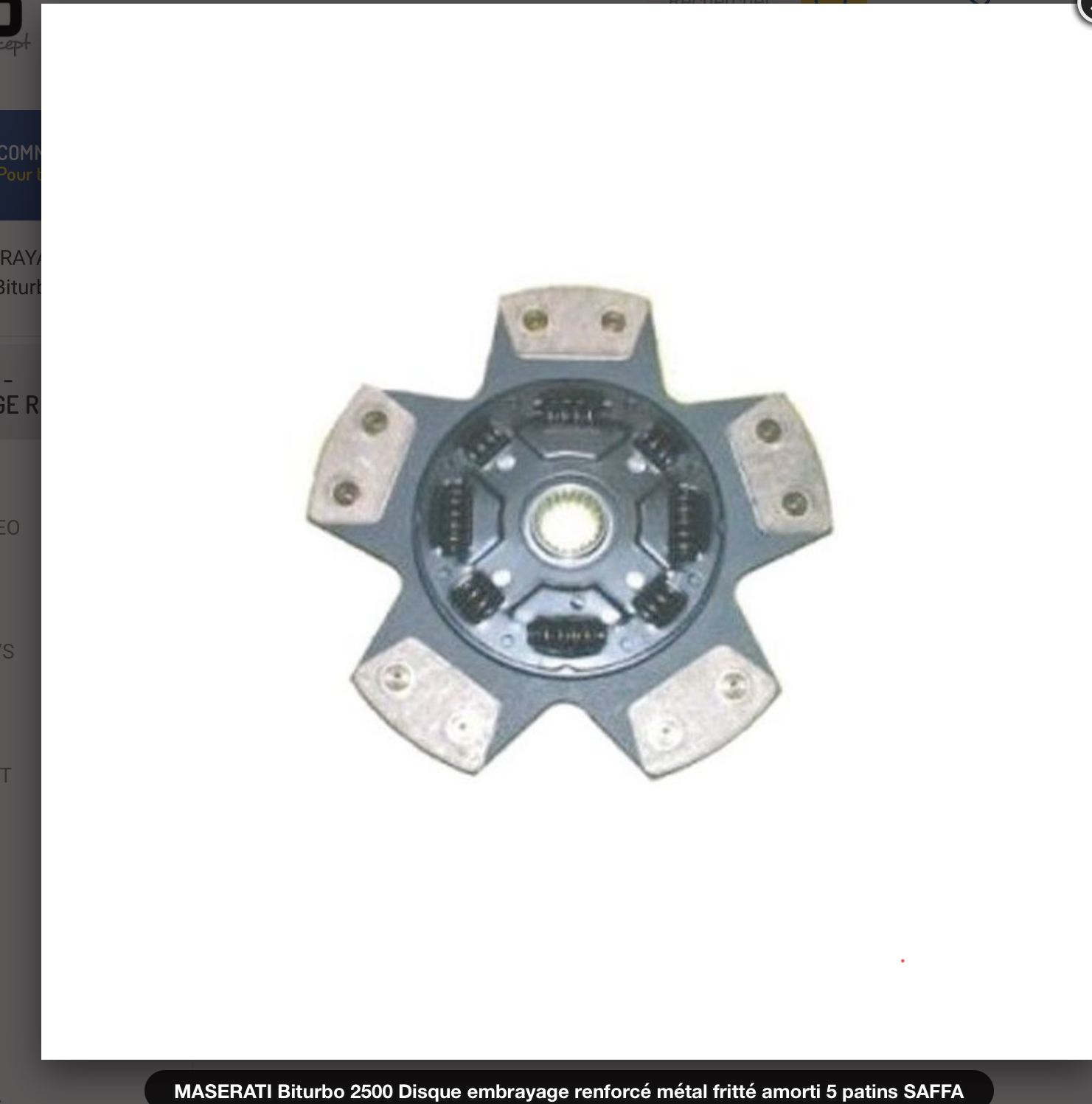

Disque Saffa

https://www.nsbconcept.com/maserati-emb ... saffa.html

[Konimino2]

Toujours bon?

[damien78]

Toujours bon! Plusieurs arsouille et pas loin de 4000km maintenant !

[Konimino2]

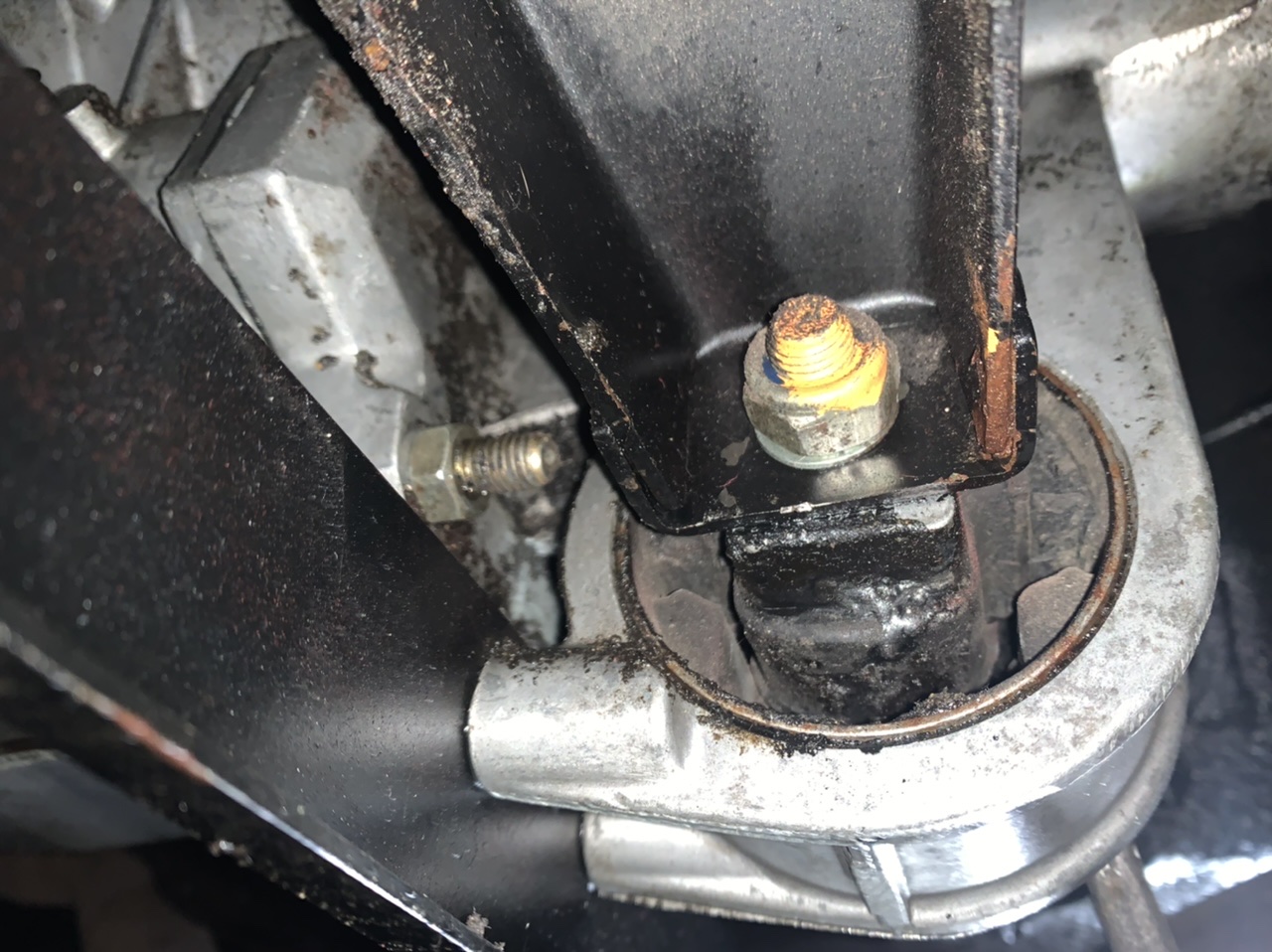

Ton Silentbloc de boîte était comment?

[damien78]

Mort... j'en adapté un de golf 1 bv 4... ça marche...

[Konimino2]

T’as pas fait une photo par hasard. Une référence?

[damien78]

Une photo... pas tout de suite... mais la réf je regarde dans mes factures et je la met
