[3200 ] Potentiomètre d’accélérateur?
Re: [3200 ] Potentiomètre d’accélérateur?
Bonjour, pour faire suite à ton message , j’avais remonté un potentiomètre d’origine en remettant un connecteur d’origine. Je ne peux pas t’aider pour contactless et son câblage. Salutations
Re: [3200 ] Potentiomètre d’accélérateur?
Et donc sur le potentiomètre d'origine c'est comme ça :
(J'avais relié jaune et blanc et ça allait très bien.)
![Image](https://i.postimg.cc/KjLJwd1R/IMG-20200904-112353.jpg)
![Image](https://i.postimg.cc/nhn0SSph/IMG-20200904-112555.jpg)
1 Blanc
2 Rose
3 Marron
4 Jaune
5 Vert
6 gris
En regardant le connecteur du nouveau potentiomètre tu devrais pourvoir trouver les correspondances.
Il n'y a que 4 fils au lieu de 6 car les deux + et les deux - sont communs dans le faisceau sur la voiture.
Sur le schéma origine
![Image](https://i.postimg.cc/fWK3j82K/Potentiom-tre-acc-l-rateur.jpg)
Je ne t'apprends rien en disant que Giallo c'est Jaune...
Donc sur le faisceau voiture
2 fils Rouge Noir : + du boitier moteur
2 fils gris ou noir : - du chassis
1 Rouge Vert : 1 signal potentiomètre boitier moteur
1 Rouge Jaune : 1 autre signal potentiomètre boitier moteur
Avec ça tu dois trouver. Si tu n'y arrives pas, j'irai voir sous le tableau de bord, la tête dans les pédales... Si possible je préfère éviter, mais s'il le faut, et si c'est demandé gentiment avec un bon pour séance de kiné, je peux...
![Rire :lol:](./images/smilies/icon_lol.gif)
(J'avais relié jaune et blanc et ça allait très bien.)
![Image](https://i.postimg.cc/KjLJwd1R/IMG-20200904-112353.jpg)
![Image](https://i.postimg.cc/nhn0SSph/IMG-20200904-112555.jpg)
1 Blanc
2 Rose
3 Marron
4 Jaune
5 Vert
6 gris
En regardant le connecteur du nouveau potentiomètre tu devrais pourvoir trouver les correspondances.
Il n'y a que 4 fils au lieu de 6 car les deux + et les deux - sont communs dans le faisceau sur la voiture.
Sur le schéma origine
![Image](https://i.postimg.cc/fWK3j82K/Potentiom-tre-acc-l-rateur.jpg)
Je ne t'apprends rien en disant que Giallo c'est Jaune...
![M. Vert :mrgreen:](./images/smilies/icon_mrgreen.gif)
Donc sur le faisceau voiture
2 fils Rouge Noir : + du boitier moteur
2 fils gris ou noir : - du chassis
1 Rouge Vert : 1 signal potentiomètre boitier moteur
1 Rouge Jaune : 1 autre signal potentiomètre boitier moteur
Avec ça tu dois trouver. Si tu n'y arrives pas, j'irai voir sous le tableau de bord, la tête dans les pédales... Si possible je préfère éviter, mais s'il le faut, et si c'est demandé gentiment avec un bon pour séance de kiné, je peux...
![Yeux tournants :roll:](./images/smilies/icon_rolleyes.gif)
![Rire :lol:](./images/smilies/icon_lol.gif)
3200GT Boîte Manu Giallo Granturismo
- maseramo
- W18
- Messages : 12100
- Inscription : dim. 8 janv. 2012 11:00
- Localisation : 83
- Localisation : Saint-Raphaël (Var)
Re: [3200 ] Potentiomètre d’accélérateur?
Mille merci Marc3200 et Joeley, vous êtes supers !
Ah le schéma va nous aider, mon mécano et moi.
Ne te fais pas de torticoli, Joeley, grazie grazie mille ! je vais voir avec mon mécanicien si ça lui va. ![Sourire :)](./images/smilies/icon_e_smile.gif)
Ah le schéma va nous aider, mon mécano et moi.
![Sourire :)](./images/smilies/icon_e_smile.gif)
![Sourire :)](./images/smilies/icon_e_smile.gif)
"quando turbo spira ...", Dante Alighieri dans "La Divina Commedia"
- maseramo
- W18
- Messages : 12100
- Inscription : dim. 8 janv. 2012 11:00
- Localisation : 83
- Localisation : Saint-Raphaël (Var)
Re: [3200 ] Potentiomètre d’accélérateur?
merci Joeley, j'ai pu comprendre grâce à ta photo et à la position sur le connecteur que :
le nouveau rouge va avec le vieux rose
le nouveau noir va avec le vieux bleu
resteront les vieux vert et marron. Qu'est qu'on en fait ?
le nouveau rouge va avec le vieux rose
le nouveau noir va avec le vieux bleu
resteront les vieux vert et marron. Qu'est qu'on en fait ?
"quando turbo spira ...", Dante Alighieri dans "La Divina Commedia"
Re: [3200 ] Potentiomètre d’accélérateur?
Je viens d’aller voir sur ma voiture pour confirmer.
Le fils bleu de l’ancien potentiomètre est gris. Je connais un bon ophtalmologue.
Rouge à la place du rose de l’ancien potentiomètre
Blanc à la place du blanc
Jaune à la place du jaune
Noir à la place du gris
Y a une certaine logique...
Les vert et marron on s’en fiche ils restent sur l’ancien potentiomètre. Du coup il va y avoir deux fils non branchés sur le faisceau de la voiture. Logiquement un rouge/noir et un gris. Il faut les protéger.
Pour compléter photo du connecteur du nouveau potentiomètre sans contact.
![Image](https://i.postimg.cc/SQrJKmjS/IMG-20200906-223634.jpg)
Le fils bleu de l’ancien potentiomètre est gris. Je connais un bon ophtalmologue.
![M. Vert :mrgreen:](./images/smilies/icon_mrgreen.gif)
Rouge à la place du rose de l’ancien potentiomètre
Blanc à la place du blanc
Jaune à la place du jaune
Noir à la place du gris
Y a une certaine logique...
Les vert et marron on s’en fiche ils restent sur l’ancien potentiomètre. Du coup il va y avoir deux fils non branchés sur le faisceau de la voiture. Logiquement un rouge/noir et un gris. Il faut les protéger.
Pour compléter photo du connecteur du nouveau potentiomètre sans contact.
![Image](https://i.postimg.cc/SQrJKmjS/IMG-20200906-223634.jpg)
3200GT Boîte Manu Giallo Granturismo
- maseramo
- W18
- Messages : 12100
- Inscription : dim. 8 janv. 2012 11:00
- Localisation : 83
- Localisation : Saint-Raphaël (Var)
Re: [3200 ] Potentiomètre d’accélérateur?
Grand merci Joeley, on va suivre tes conseils et donc désactiver l'ancien vert et l'ancien marron. (Je rappelle pour les lecteurs qu'il s'agit de mettre un nouveau potentiomètre sans contact qui n'a que 4 fils rouge noir blanc jaune à la place d'un vieux potentiomètre à contact qui a 6 fils vert rose bleu-gris blanc jaune marron)
Je te suis très reconnaissant, Joeley, d'avoir glissé la tête là dessous, c'est vraiment pas évident, j'ai mal à la nuque en 2 minutes !
![Image](https://i.postimg.cc/mgr05Krp/IMG-6593.jpg)
Je te suis très reconnaissant, Joeley, d'avoir glissé la tête là dessous, c'est vraiment pas évident, j'ai mal à la nuque en 2 minutes !
![Image](https://i.postimg.cc/mgr05Krp/IMG-6593.jpg)
"quando turbo spira ...", Dante Alighieri dans "La Divina Commedia"
Re: [3200 ] Potentiomètre d’accélérateur?
GRIS, pas bleu...
Et je reprécise, les nouveaux fils vont à la place des fils de l’ancien potentiomètre. Sinon, il va y avoir 2 soudures de fils à la suite.
Il faut raccorder sur les fils du faisceau de la voiture qui sont rouges et gris.
Le mieux c’est de le faire un par un pour ne pas se tromper.
Ou remettre un connecteur. Mais il faut le trouver...
![M. Vert :mrgreen:](./images/smilies/icon_mrgreen.gif)
Et je reprécise, les nouveaux fils vont à la place des fils de l’ancien potentiomètre. Sinon, il va y avoir 2 soudures de fils à la suite.
Il faut raccorder sur les fils du faisceau de la voiture qui sont rouges et gris.
Le mieux c’est de le faire un par un pour ne pas se tromper.
Ou remettre un connecteur. Mais il faut le trouver...
3200GT Boîte Manu Giallo Granturismo
- maseramo
- W18
- Messages : 12100
- Inscription : dim. 8 janv. 2012 11:00
- Localisation : 83
- Localisation : Saint-Raphaël (Var)
Re: [3200 ] Potentiomètre d’accélérateur?
on va faire fil par fil car on n'a pas de connecteur supplémentaire, avec soudure à chaque fil. ![Sourire :)](./images/smilies/icon_e_smile.gif)
![Sourire :)](./images/smilies/icon_e_smile.gif)
"quando turbo spira ...", Dante Alighieri dans "La Divina Commedia"
Re: [3200 ] Potentiomètre d’accélérateur?

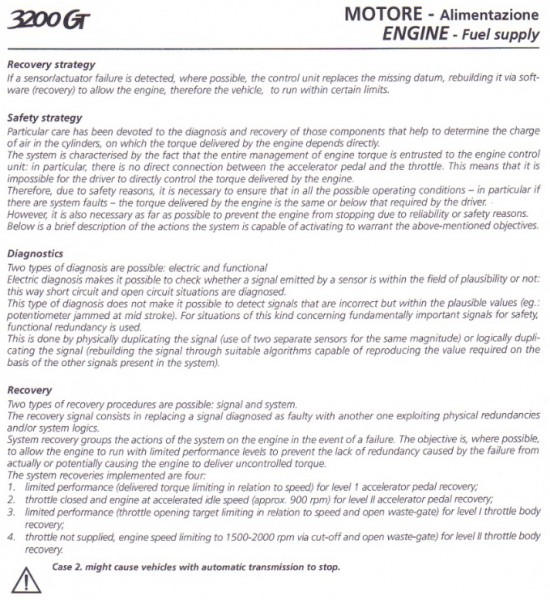

A propos du potentiomètre d'accélérateur, je viens de relire ce passage intéressant de la doc technique qui explique (un peu) le bazar imaginé à propos de l'accélérateur.
J'aime bien le passage "There is no direct connection between the accelerator pedal and the throttle". Facile à traduire pour moi.
C'est bien le problème sur la 3200GT, car c'est super mal fichu...![Diable rieur :twisted:](./images/smilies/icon_twisted.gif)
J'aime bien le passage "There is no direct connection between the accelerator pedal and the throttle". Facile à traduire pour moi.
C'est bien le problème sur la 3200GT, car c'est super mal fichu...
![Diable rieur :twisted:](./images/smilies/icon_twisted.gif)
3200GT Boîte Manu Giallo Granturismo
- Dom3200
- V8
- Messages : 2074
- Inscription : ven. 18 mars 2016 16:11
- Localisation : 91
- Localisation : Essonne
Re: [3200 ] Potentiomètre d’accélérateur?
Haha ça me refait penser aussi à une réflexion que j ai parfois (souvent en fait) : transformer le système pour y mettre un câble, avec un capteur de position comme les biturbo. J osé même penser dans mes rêves les plus fous que c est l avenir ![Rire :lol:](./images/smilies/icon_lol.gif)
![Rire :lol:](./images/smilies/icon_lol.gif)
3200 GT Juil 2001 / RACING Nov 1991
- William
- V8
- Messages : 2373
- Inscription : mer. 9 juil. 2014 20:46
- Localisation : 0
- Localisation : Liège (Belgique)
Re: [3200 ] Potentiomètre d’accélérateur?
J'ai eu l'air con ce soir.
Je vais chez un acheteur potentiel de ma voiture, à 20 minutes de la maison.
Il veut l'essayer. Sauf que, en démarrant la voiture, le moteur s'emballe à 4000 tours ! 10 minutes plus tard, rebelote. Pas de témoin d'erreur, montée en régime stable, RAS de chez RAS avant cette tentative de vente.
L'auto est partie sur une dépanneuse, et moi, l'ex-acheteur m'a ramené à la maison. La voiture partira demain jeudi chez Valenti. Elle devait y aller lundi pour l'entretien annuel.
Pour vous, le potard peut-être la cause ?
Je vais chez un acheteur potentiel de ma voiture, à 20 minutes de la maison.
Il veut l'essayer. Sauf que, en démarrant la voiture, le moteur s'emballe à 4000 tours ! 10 minutes plus tard, rebelote. Pas de témoin d'erreur, montée en régime stable, RAS de chez RAS avant cette tentative de vente.
L'auto est partie sur une dépanneuse, et moi, l'ex-acheteur m'a ramené à la maison. La voiture partira demain jeudi chez Valenti. Elle devait y aller lundi pour l'entretien annuel.
Pour vous, le potard peut-être la cause ?
- Froggie
- W16
- Messages : 8448
- Inscription : jeu. 12 oct. 2017 23:50
- Localisation : 0
- Localisation : Bruxelles, Belgique
Re: [3200 ] Potentiomètre d’accélérateur?
Vraiment pas de chance!
Re: [3200 ] Potentiomètre d’accélérateur?
C'est fort probable.
Tu as essayer un reset ?
Débrancher la batterie, apprentissage etc.?
Tu as essayer un reset ?
Débrancher la batterie, apprentissage etc.?
Citroëniste dans l'ame, mais ouvert d'esprit!
Collection : une 3200 GT désirée depuis l'adolescence, entourés de moultes citrons et vélos motorisés
Collection : une 3200 GT désirée depuis l'adolescence, entourés de moultes citrons et vélos motorisés
- cureghem
- V12
- Messages : 3165
- Inscription : mar. 20 nov. 2018 18:19
- Localisation : 33
- Localisation : bordeaux
Re: [3200 ] Potentiomètre d’accélérateur?
pu....quelle poisse ! vraiment désolé pour toi, j''espère que ce sera vite réglé.
Alex
3200 gt BVM, gris Alfieri, intérieur tabac, jantes assetto corsa, échappement modena
3200 gt BVM, gris Alfieri, intérieur tabac, jantes assetto corsa, échappement modena
- sebasto35
- V6
- Messages : 679
- Inscription : lun. 15 mai 2017 19:47
- Localisation : 35
- Localisation : Saint Malo
Re: [3200 ] Potentiomètre d’accélérateur?
Pas de bol ![Triste :(](./images/smilies/icon_e_sad.gif)
Qu est ce que tu as comme code défaut ?
Ça peut être le Throttle body (papillon) qui coince (limailles autour du moteur du papillon)...
Seb
![Triste :(](./images/smilies/icon_e_sad.gif)
Qu est ce que tu as comme code défaut ?
Ça peut être le Throttle body (papillon) qui coince (limailles autour du moteur du papillon)...
Seb
- William
- V8
- Messages : 2373
- Inscription : mer. 9 juil. 2014 20:46
- Localisation : 0
- Localisation : Liège (Belgique)
Re: [3200 ] Potentiomètre d’accélérateur?
Aucun code erreur.
Disons qu'il était 20.00Hr. En plus de ça, juste avant, la trappe du réservoir s'ouvrait toutes seules. J'en ai eu ma claque et je n'avais plus les idées claires. Et de toutes manières, je n’étais pas chaud pour lui laissé au prix qu'il en voulait. Je n’ai pas voulu déranger Gemini, même si c'est certain, ça ne l'aurait pas dérangé.
J'ai parlé de ces petits caprices de 3200 à l'Officina Valenti ce matin.
Nos problèmes sont biens connus par eux ( papillon, potentiomètres, ...) Ils vont mettre la valise pour vérifier tout ça.
Ils vont également regarder pour la trappe de réservoir.
Au moins, elle se vendra mieux après tout ça.
Disons qu'il était 20.00Hr. En plus de ça, juste avant, la trappe du réservoir s'ouvrait toutes seules. J'en ai eu ma claque et je n'avais plus les idées claires. Et de toutes manières, je n’étais pas chaud pour lui laissé au prix qu'il en voulait. Je n’ai pas voulu déranger Gemini, même si c'est certain, ça ne l'aurait pas dérangé.
J'ai parlé de ces petits caprices de 3200 à l'Officina Valenti ce matin.
Nos problèmes sont biens connus par eux ( papillon, potentiomètres, ...) Ils vont mettre la valise pour vérifier tout ça.
Ils vont également regarder pour la trappe de réservoir.
Au moins, elle se vendra mieux après tout ça.
Re: [3200 ] Potentiomètre d’accélérateur?
Alors je suis curieux de savoir ce qu'ils vont dire pour ce ralenti à 4000Tr/mn...William a écrit : Nos problèmes sont biens connus par eux ( papillon, potentiomètres, ...) Ils vont mettre la valise pour vérifier tout ça.
![Clin d’oeil ;)](./images/smilies/icon_e_wink.gif)
3200GT Boîte Manu Giallo Granturismo
- William
- V8
- Messages : 2373
- Inscription : mer. 9 juil. 2014 20:46
- Localisation : 0
- Localisation : Liège (Belgique)
Re: [3200 ] Potentiomètre d’accélérateur?
Je vous tiens au jus. Sans doute une de mes dernières contributions sur le forum... ![Triste :(](./images/smilies/icon_e_sad.gif)
![Triste :(](./images/smilies/icon_e_sad.gif)
- Froggie
- W16
- Messages : 8448
- Inscription : jeu. 12 oct. 2017 23:50
- Localisation : 0
- Localisation : Bruxelles, Belgique
Re: [3200 ] Potentiomètre d’accélérateur?
Nan nan, tu ne vas pas t'en sortir comme ça.William a écrit :Sans doute une de mes dernières contributions sur le forum...
De toutes façons, même après la vente de la 3200, puis après celle de la Moretti, il y aura une QP 1, et elle c'est une
![Forza ! :Maze](./images/smilies/icon_trident.gif)
![Clin d’oeil ;)](./images/smilies/icon_e_wink.gif)
- Cedfred
- V12
- Messages : 4956
- Inscription : lun. 30 sept. 2013 20:25
- Localisation : 78
- Localisation : Vallée de Chevreuse
Re: [3200 ] Potentiomètre d’accélérateur?
La mienne m'a fait un truc dans ce genre... c'était la jonction mécanique entre la pédale d'accélérateure et le potentiometre qui merdait
!
![Très triste, en pleurs :cry:](./images/smilies/icon_cry.gif)
Spyder biturbo 2.8 de 1991 - Primatist de 1997 - 3200 GT de 2001
