Bonjour,
Comme la Check Control box de ma Biturbo 18v de 84’ sortie de grange avait pris un coup de chaud, enfin surtout par un alternateur défectueux et un tableau de bord aux pistes fortement cramées… je l’avais réparé en remplaçant simplement les diodes et les résistances de puissance, ainsi que le condensateur chimique. Idem pour le tableau de bord, j’avais renforcé toutes les pistes d’alimentation, et remplacé l’eclairage pas des led. Résultat tout refonctionne parfaitement.
Néanmoins, je ne suis pas à l’abri d’une future défaillance de l’alternateur ou autre surprise électrique
Comme beaucoup de produit Jaeger de cette époque, les pistes des circuits imprimés sur epoxy ou plastique souple sont très oxydées et les soudures peu fiables…
Du coup, en attendant de trouver un exemplaire de rechange (annonce dans la rubrique)… j’ai redémonté le mien et pourquoi pas essayer de refaire soi-même les circuits imprimés avec des dessins de pistes renforcées et sur des platines avec du cuivre de meilleure qualité??
N’ayant pas d’exemplaire de rechange, ni d’outillage spécifique pour fabriquer les circuits imprimés, je fais une copie à l’ancienne à la main (enfin à la souris et au scanner)… un peu long pour la carte à deux couches recto verso, mais ça avance J’essaierais de mettre ça ensuite au propre avec un petit logiciel de PCB… (va falloir que je me fasse un peu la main pour apprendre )
Je vous mets quelques photos.

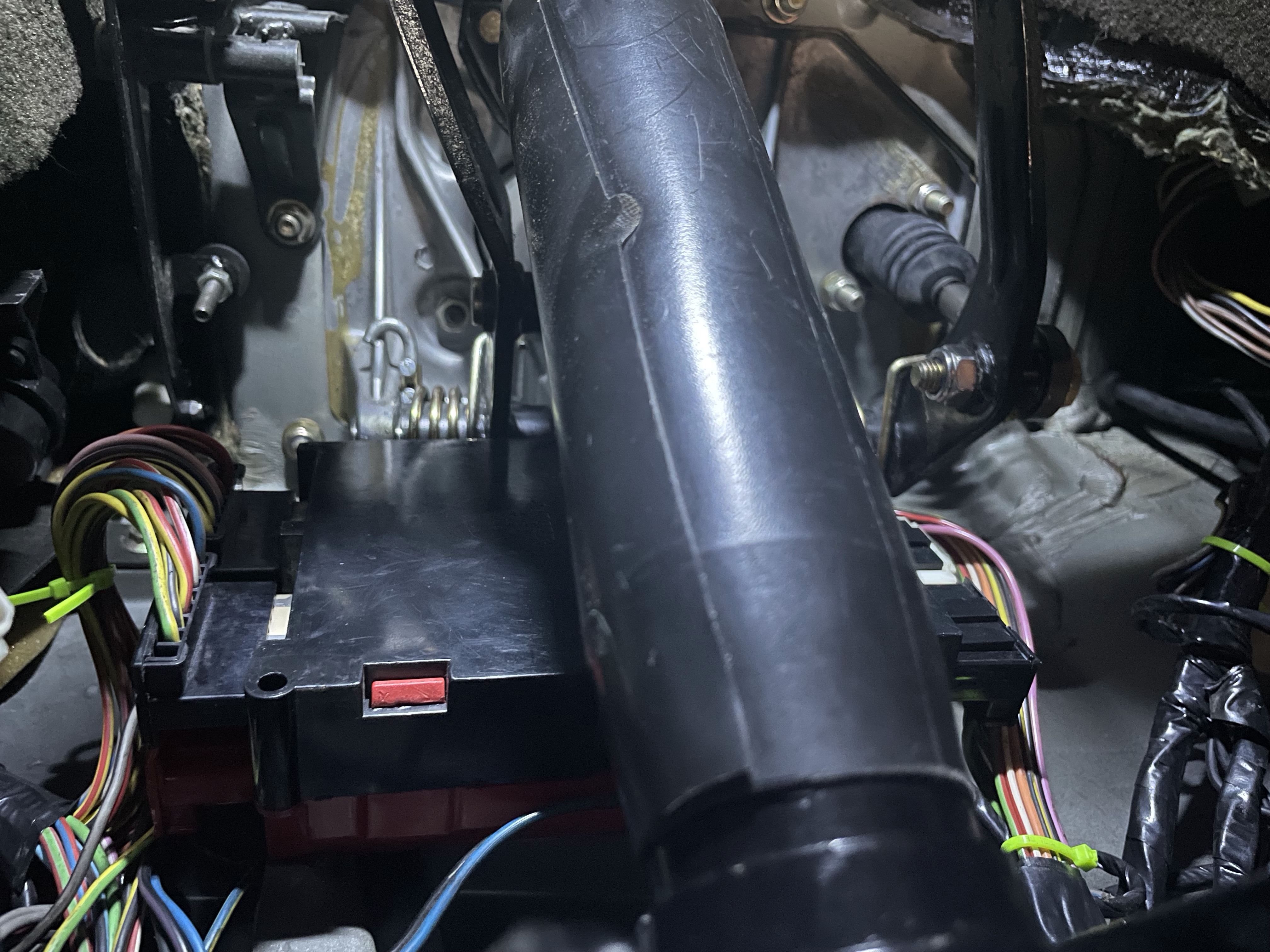

Vue de la Box sur la colonne de direction fixée par deux vis

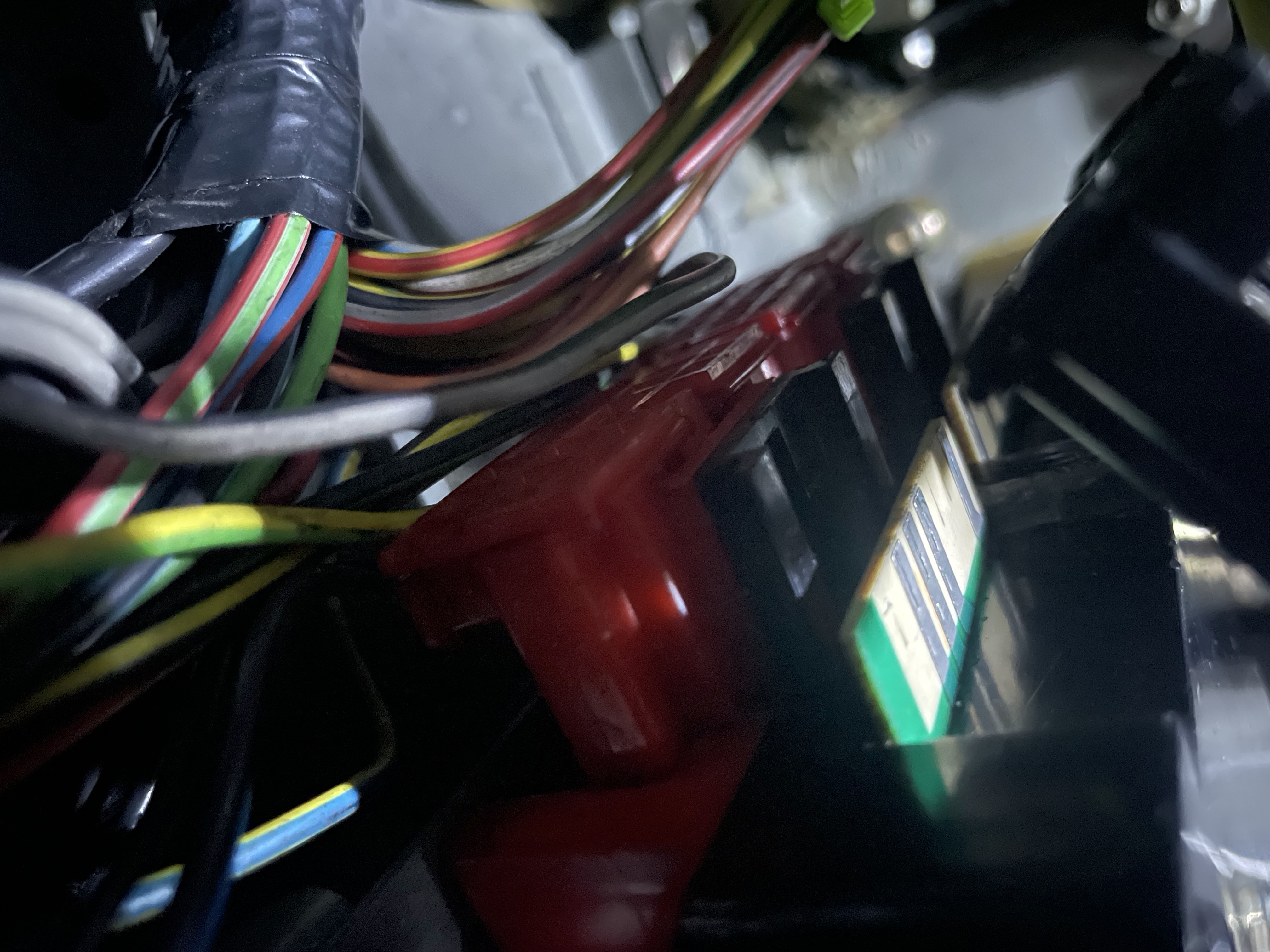

Vue des prises noires côté droit

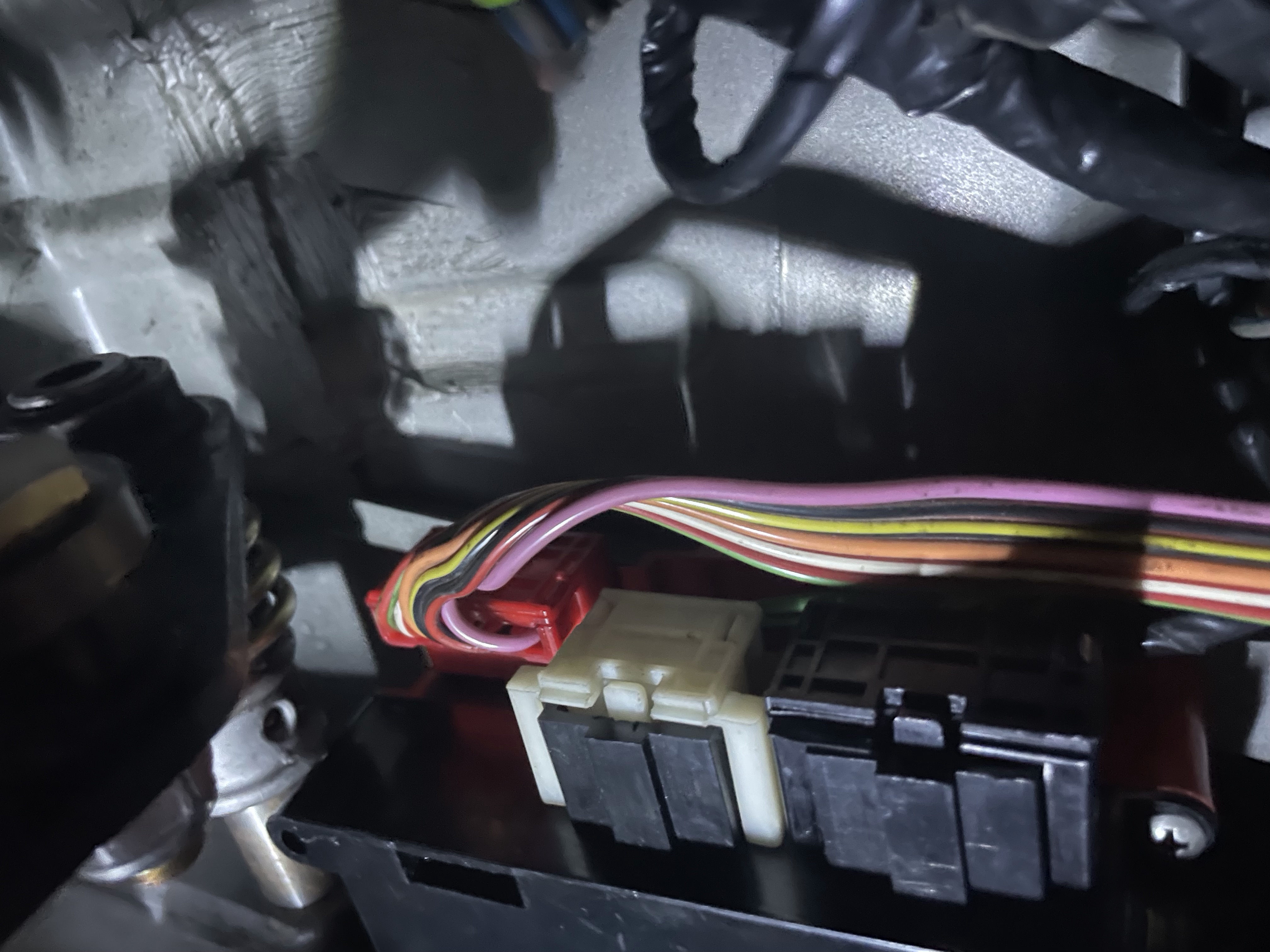

Vue des prises rouges côté droit

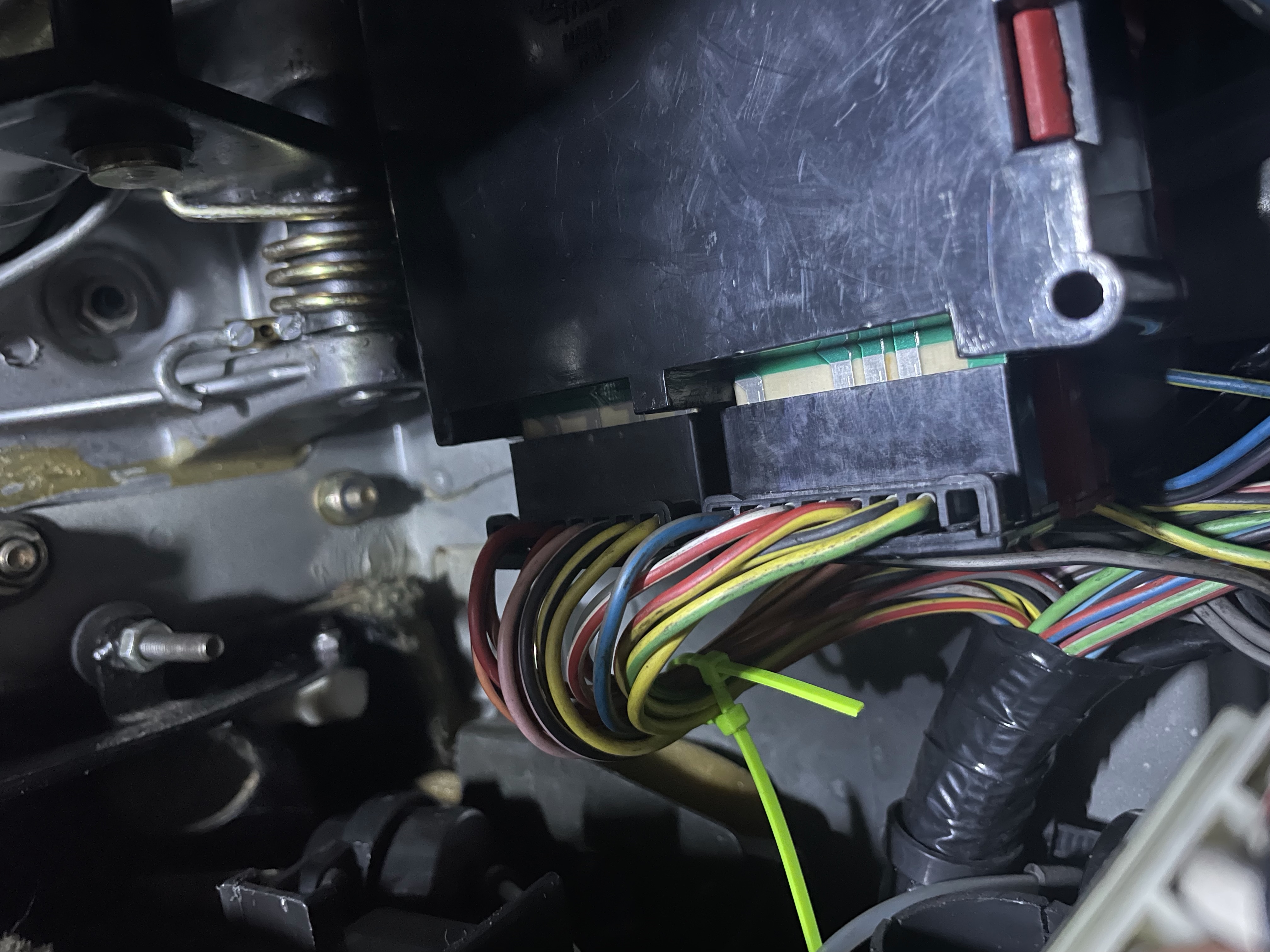

Vue des prises côté gauche

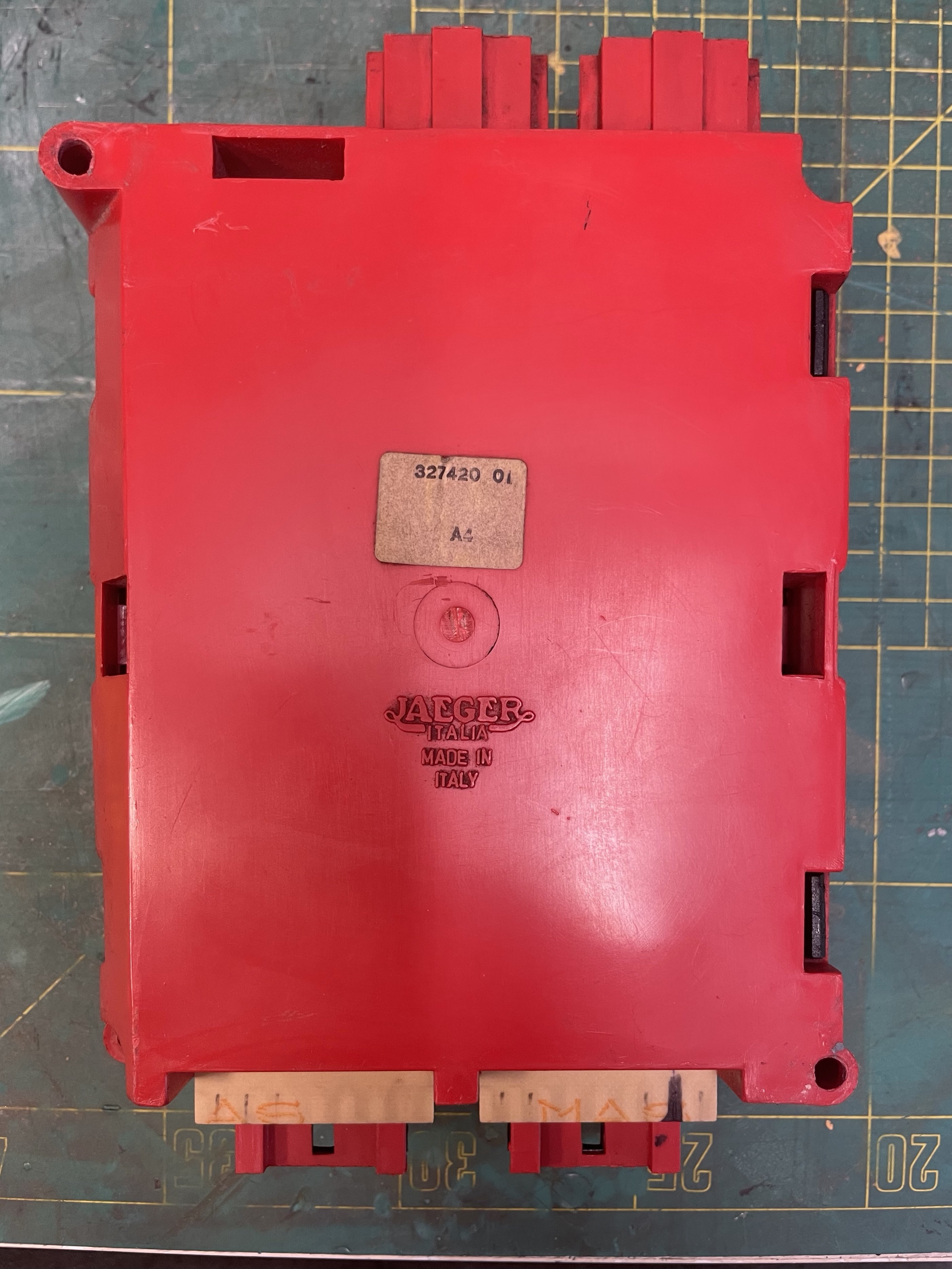

Vue de la Box face supérieure rouge

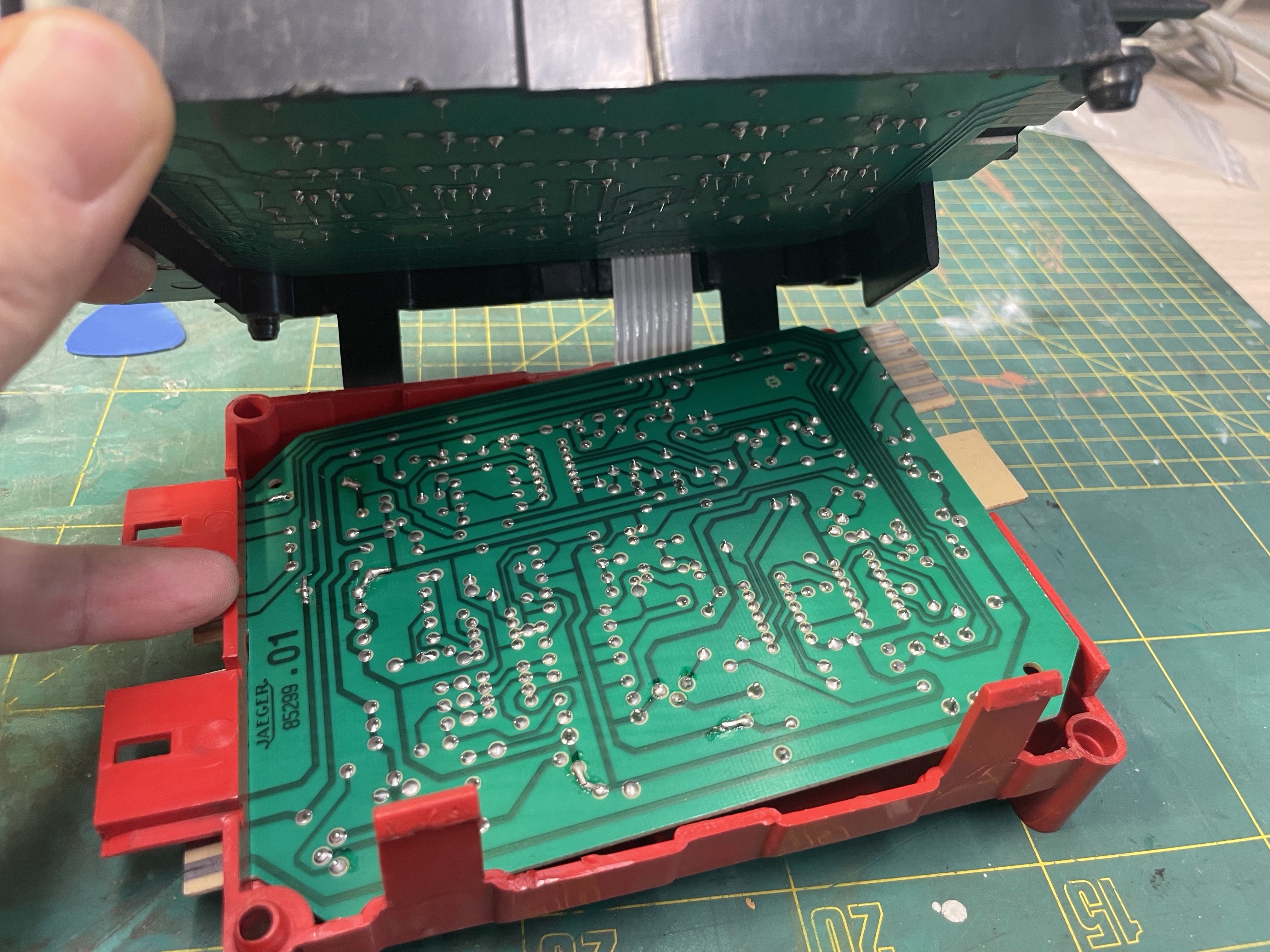

Ouverture de la Box avec la nappe reliant les deux cartes

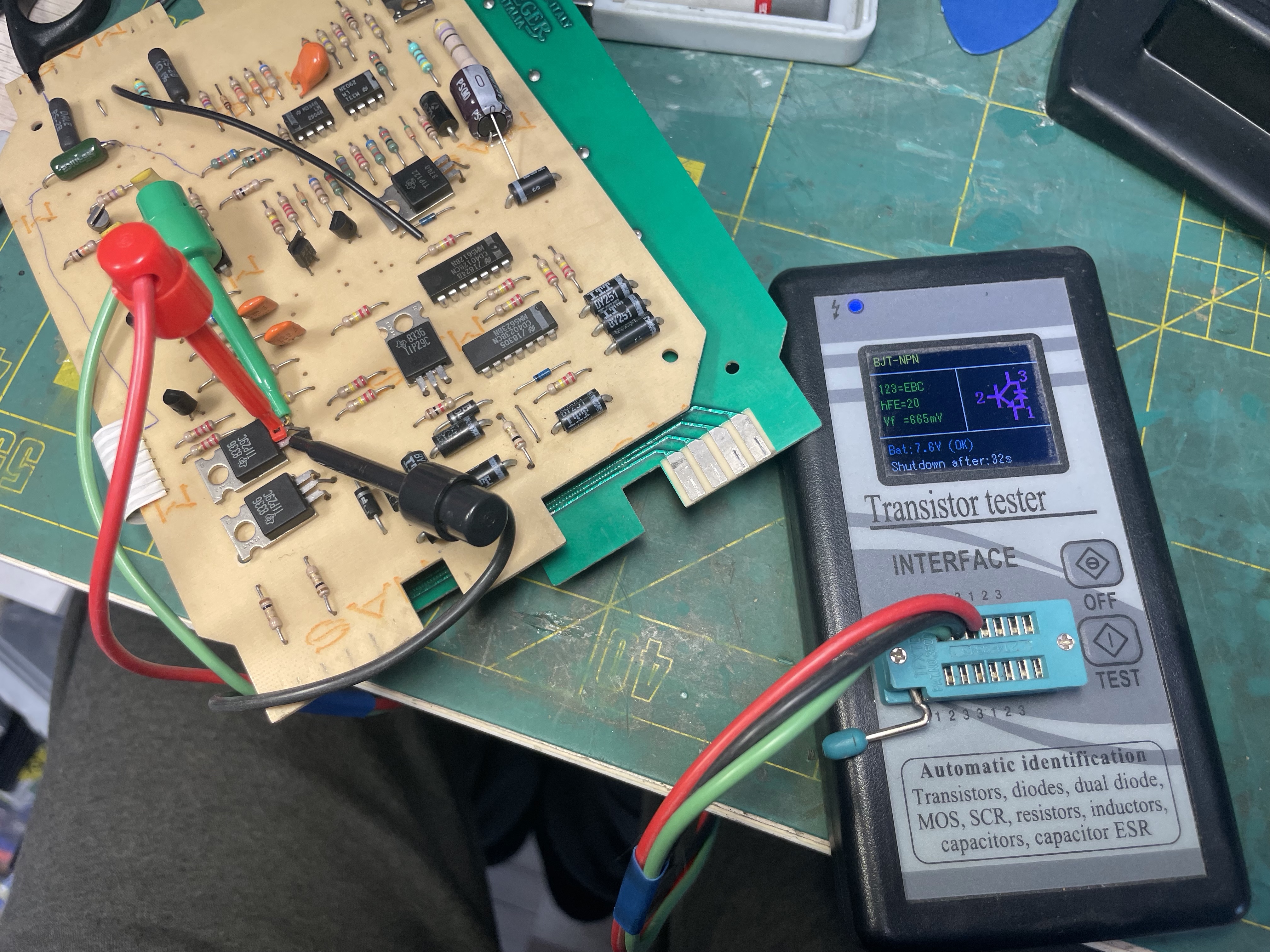

Contrôle des transistors sur la carte

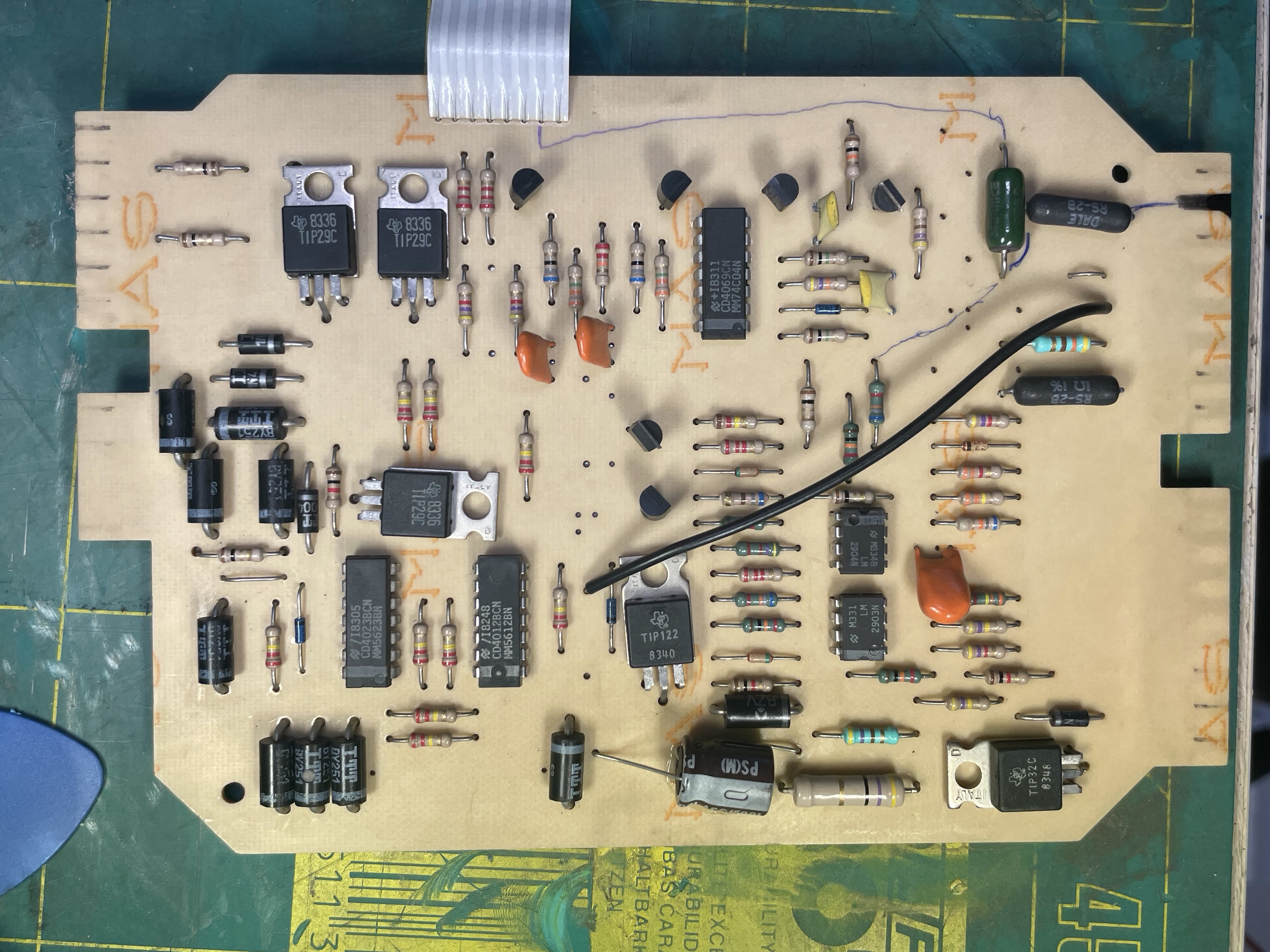

Vue de la carte n°1

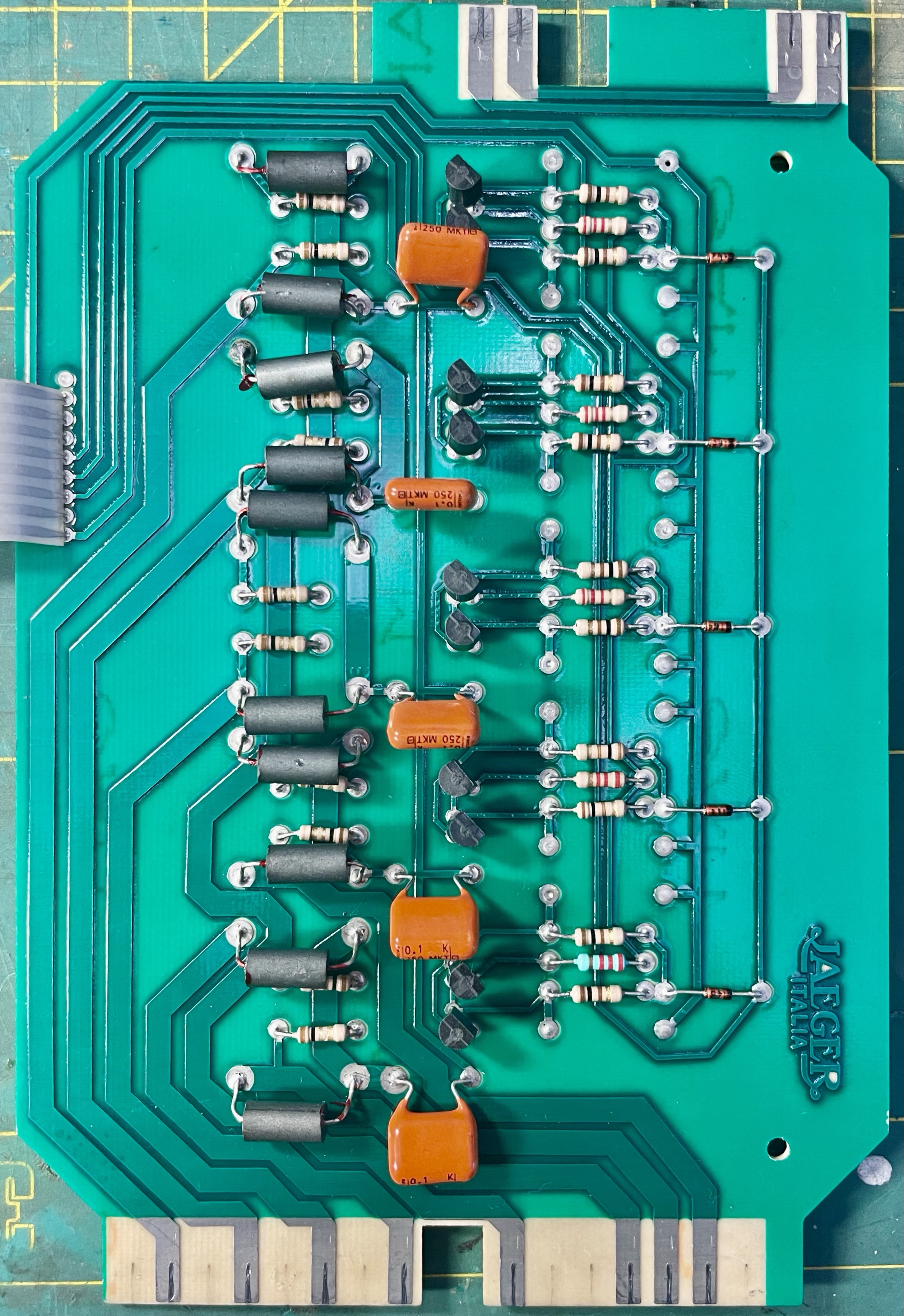

Vue de la carte n°2

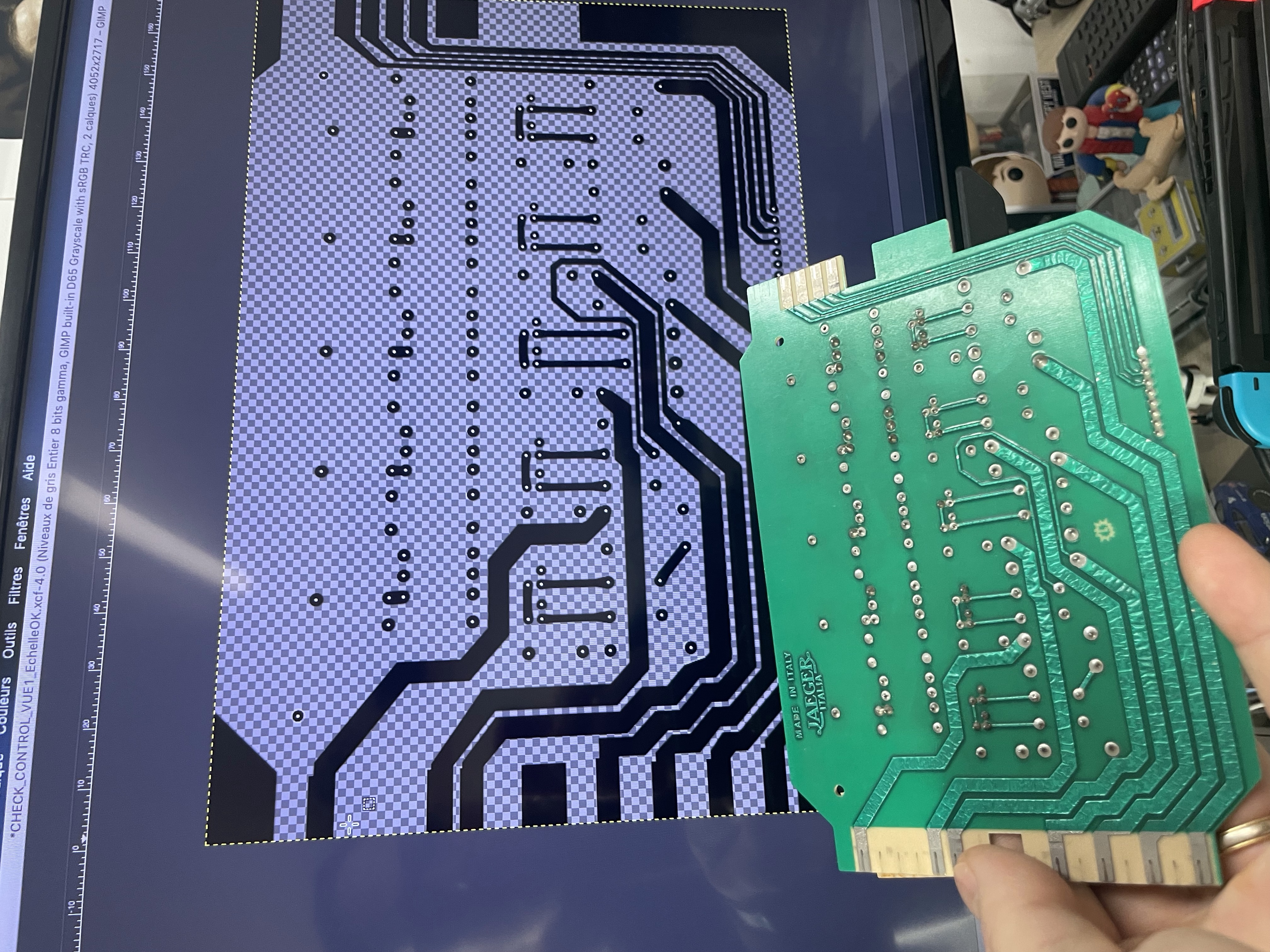

Copie sur écran du verso de la carte n°2

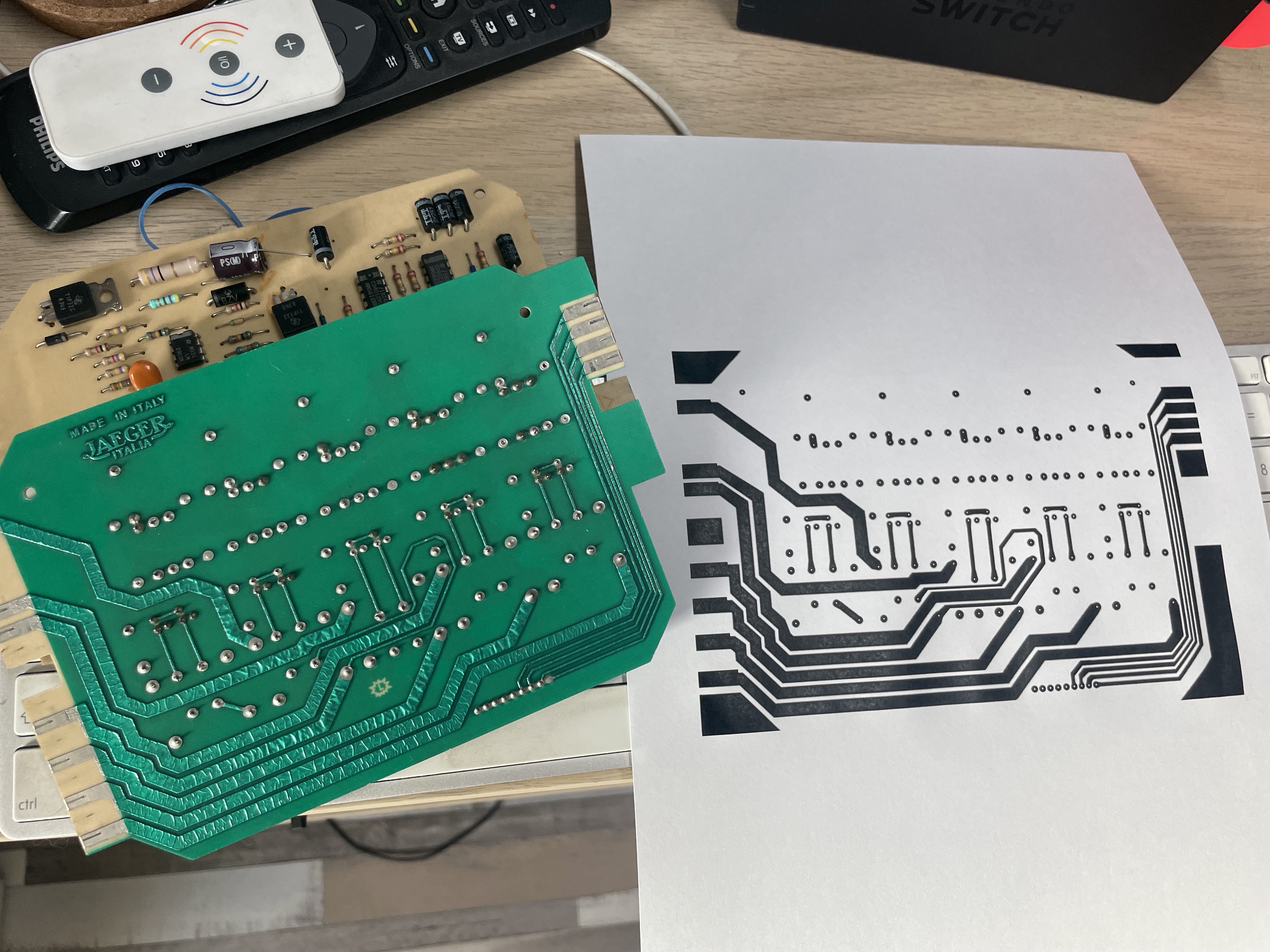

Contrôle en impression papier du verso de la carte n°2

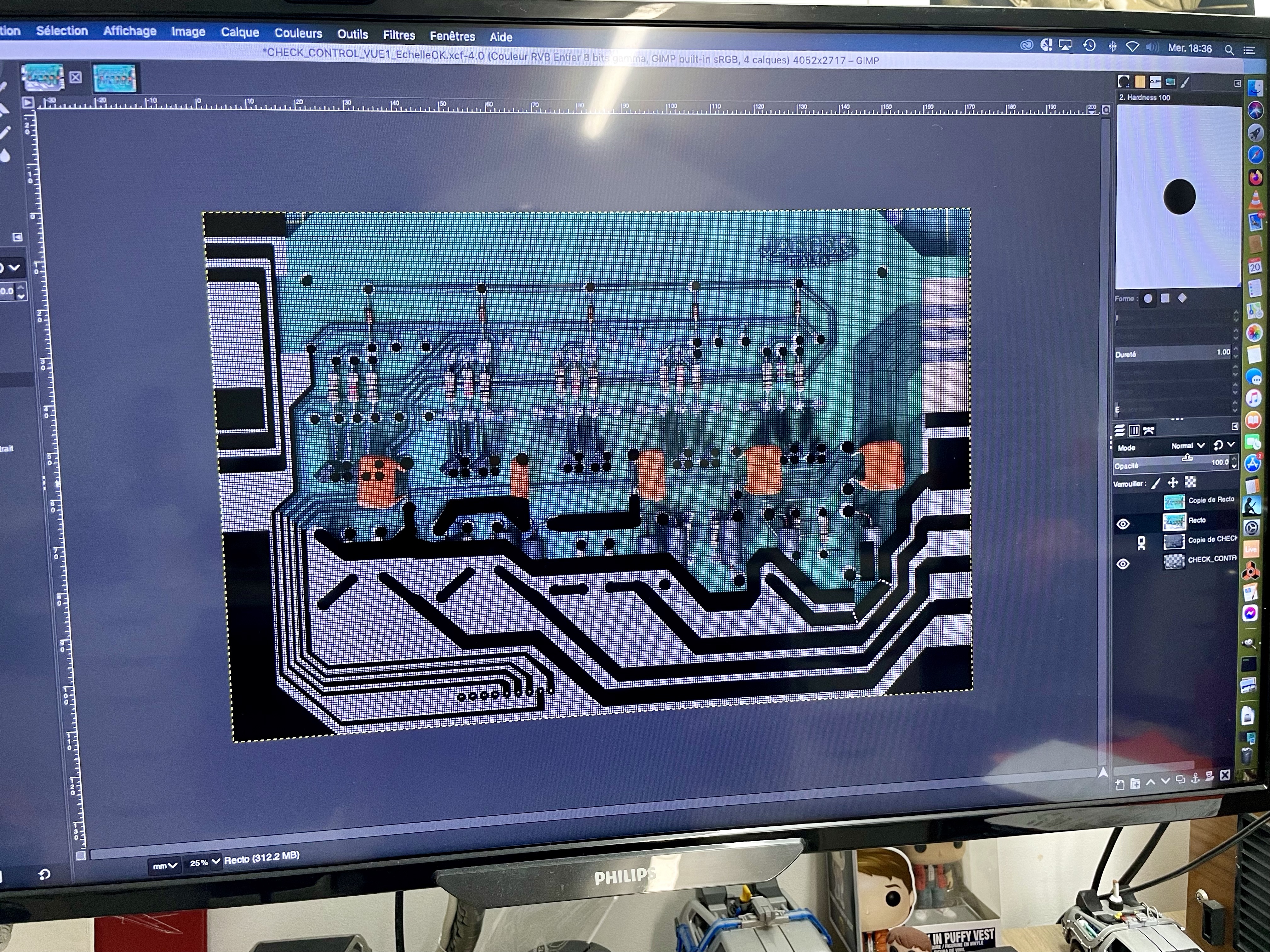

Copie en cours du recto de la carte n°2…
C’est vraiment une ébauche pour s’amuser… on verra bien le résultat après quelques soirée d’hiver
[Biturbo] Check control box Jaeger
- Lemaireno78450
- Bicylindre
- Messages : 172
- Inscription : ven. 30 sept. 2022 11:32
- Localisation : 78
- Localisation : Villepreux
- Contact :
[Biturbo] Check control box Jaeger
————————————
Maserati Biturbo 2l de janvier 1984 - sortie de 30 ans de grange en septembre 2022
La suivante sera,,,,
Maserati Biturbo 2l de janvier 1984 - sortie de 30 ans de grange en septembre 2022
La suivante sera,,,,
Re: [Biturbo] Check control box Jaeger
Ah oui brillant. Et optimiser?
Re: [Biturbo] Check control box Jaeger
Intéressant.
Je vois que l'on peut assez facilement commander sur le net un PCB imprimé sur mesure pour une poignée d'euro. Intéressant comme projet, et il est vrai que ces boitiers jaeger n'ont pas l'air particulièrement difficile à refaire, il y a de la place sur la carte et peu de composants.
On suit avec intérêt (on est au moins deux en tout cas).
Je vois que l'on peut assez facilement commander sur le net un PCB imprimé sur mesure pour une poignée d'euro. Intéressant comme projet, et il est vrai que ces boitiers jaeger n'ont pas l'air particulièrement difficile à refaire, il y a de la place sur la carte et peu de composants.
On suit avec intérêt (on est au moins deux en tout cas).
“What this button does is it turns carbon dioxide into noise.” J Clarkson
Biturbo SI - Shamal - Ghibli Cup 2800 - 3200GT AC - MC Victory
Biturbo SI - Shamal - Ghibli Cup 2800 - 3200GT AC - MC Victory
- Froggie
- W16
- Messages : 8369
- Inscription : jeu. 12 oct. 2017 23:50
- Localisation : 0
- Localisation : Bruxelles, Belgique
Re: [Biturbo] Check control box Jaeger
Si je comprends bien, il faut ensuite approvisionner tous les composants (transistors, capas, résistances), du moins ceux qu'on ne récupère pas sur l'ancien circuit, et les souder un par un au recto du nouveau circuit imprimé?
Intéressant en tous cas si la pièce est introuvable.
Jolie initiative et curieux de voir la suite
Intéressant en tous cas si la pièce est introuvable.
Jolie initiative et curieux de voir la suite
- Dom3200
- V8
- Messages : 2056
- Inscription : ven. 18 mars 2016 16:11
- Localisation : 91
- Localisation : Essonne
Re: [Biturbo] Check control box Jaeger
Super ton idée, tu es quand même un peu outillé pour faire çà. Mais si on peut ensuite commander sur mesure, pas de raison que tu n'ailles pas au bout du projet..
Je suis aussi
Je suis aussi
3200 GT Juil 2001 / RACING Nov 1991
- FinkBrau
- V8
- Messages : 1091
- Inscription : sam. 7 nov. 2020 17:17
- Localisation : 57
- Localisation : Metz
Re: [Biturbo] Check control box Jaeger
Beau projet, et qui effectivement vu la simplicité apparente du PCB en vaut certainement la peine.
'93 Ghibli II 2,0 L Dazing Black
